灼熱絲燃燒測(cè)試
概述

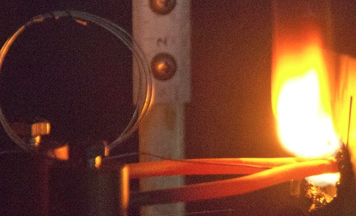

將規(guī)定材質(zhì) (￠4 Ni80/Cr20) 和形狀的電熱絲用大電流加熱至試驗(yàn)溫度 ( 550 ℃ ～ 960 ℃ )1min 后，以規(guī)定壓力 (1.0N) 垂直灼燙試品 30s ，視試品和鋪墊物是否起燃或持燃時(shí)間來(lái)測(cè)定電工電子設(shè)備成品的著火危險(xiǎn)性；
測(cè)試主要目的：
測(cè)定固體絕緣材料及其它固體可燃材料的起燃性、起燃溫度 (GWIT) 、可燃性和可燃性指數(shù) (GWFI)
試驗(yàn)方法：
1.將試驗(yàn)樣品安裝在夾具上固定好，如果成品正常使用期間沒(méi)有詳細(xì)規(guī)定遭受熱應(yīng)力的地方，灼熱絲頂部應(yīng)施加在試驗(yàn)樣品最薄處，離樣品邊緣不小于15mm；
2.在厚度最小為10mm平滑木板上表面緊裹一層白娟紙，置于灼熱絲施加于試驗(yàn)樣品作用點(diǎn)下面的200±5mm處；
3.打開(kāi)儀器電源，將試驗(yàn)時(shí)間和觀察時(shí)間設(shè)定為30s ；
4.根據(jù)產(chǎn)品標(biāo)準(zhǔn)要求設(shè)定試驗(yàn)溫度；
5 .試驗(yàn)溫度達(dá)到后，至少恒定60 s，溫度變化不超過(guò)5K，啟動(dòng)試驗(yàn)開(kāi)關(guān)，對(duì)試驗(yàn)樣品、和鋪底層進(jìn)行觀察，并記錄從灼熱絲頂部施加開(kāi)始到試驗(yàn)樣品或鋪底層起燃的持續(xù)時(shí)間（ti）；從灼熱絲頂部施加開(kāi)始到火焰熄滅的持續(xù)時(shí)間（te）
試驗(yàn)結(jié)果評(píng)定
根據(jù)產(chǎn)品標(biāo)準(zhǔn)要求評(píng)定，如果產(chǎn)品標(biāo)準(zhǔn)沒(méi)有要求，則分別滿足以下1），2）要求為合格：
1）試驗(yàn)樣品沒(méi)有起燃；
2）同時(shí)滿足以下情況：
a.試驗(yàn)樣品的火焰或灼熱在移開(kāi)灼熱絲之后的30s內(nèi)熄滅
b.包裝絹紙沒(méi)有起燃
常用標(biāo)準(zhǔn)：
GBT 5169.11-2017 電工電子產(chǎn)品著火危險(xiǎn)試驗(yàn) 第11部分 灼熱絲熱絲基本試驗(yàn)方法 成品的灼熱絲可燃性試驗(yàn)方法
IEC60695-2-11:2014 基于灼熱/發(fā)熱絲的試驗(yàn)方法 最終產(chǎn)物的灼熱絲易燃性試驗(yàn)
GB 4943.1-2011 信息技術(shù)設(shè)備 安全 第1部分：通用要求
試樣尺寸：
試驗(yàn)樣品平面的尺寸應(yīng)為：長(zhǎng)度≥60mm；寬度（夾具內(nèi)側(cè)）≥60mm；厚度：0.75±0.1mm、1.5±0.1mm或3.0±0.2mm；
