耐磨測試_紙帶耐磨測試

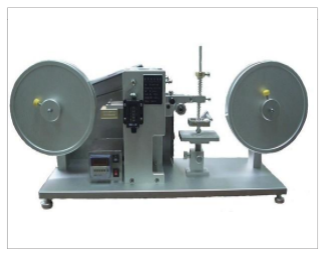

紙帶摩擦實驗適用于塑膠表面涂鍍層耐磨性能測試,多用于手機按鍵印字、手機外殼、MP3、CD機、手提電腦、PDA、電器外殼等產品。測試標準:ASTM F2357-04,以固定的荷重作用于磨擦頭,磨擦頭透過固定直徑的滾輪及定速馬達驅動紙帶將力持續施予試樣表面,直到見到表面底材或者達到特定的磨損程度,通過計數器顯示的馬達回轉次數來評價試樣的耐磨性能.
一、準備
1、將紙帶耐磨儀放置在水平平面上,調整儀器的四個腳墊,使水平儀置于中央位置。
2、選擇55g、175g、275g三種重量砝碼中的一種,若需更換則用螺絲釘固定。
3、選擇測試固定平板臺,即泛用老虎鉗式樣品固定器、盒子形狀砧臺二種中的一種。調整固定平板臺,使待測樣品能水平放置在其平面上。盒子形狀砧臺可縱橫方向調節固定,可以根據待測物的形狀進行調整。
4、將電子天平稱固定在固定平板臺上。
5、查看“O”形圈,若有損壞,則將其更換。
6、調整螺絲,使垂直軸與待測電子天平稱平面垂直,并使“O”形圈恰好接觸電子天平稱托盤中心。
7、開啟電子天平稱開關,讀取測量顯示數據,要求顯示數據與砝碼重量一致。若不一致則再次調整螺絲,直至顯示數據與砝碼重量一致。
8、將電子天平稱換上待測物體,并將待測物體膠帶或夾子固定在固定平板臺。
9、插上電源,按“POWER”鍵,接通儀器電源。
10、將計數器“COUNTER”中的“1.2.3.4.5.6”數字鍵依次設定,即將所需磨耗的圈數設定好。
11、將紙帶安裝在供給卷軸(左側卷軸)上,拉動紙帶穿過滑輪、“O”形圈、搖動臂、驅動滾軸,最后固定在卷繞軸(右側卷軸)上;注意將二個卷軸的螺絲釘將卷軸固定牢。若在紙帶穿過驅動滾軸間隙后不易滾動,可按“START”鍵按啟動電機,轉動紙帶,輸送至卷繞軸。
12、按“START”鍵啟動電機,檢查紙帶是否正常運轉;按“RESET”鍵,將原來轉動的圈數清零。
13、抽出紅色滑動栓,調整螺絲,使垂直軸與待測平面垂直,并使“O”形圈恰好接觸待測平面;結束后將紅色滑動栓重新插上。
14、檢查所設定參數、砝碼、轉動系統等是否符合測試要求。
二、操作:1、抽出紅色滑動栓,使垂直軸“O”形圈恰好接觸待測平面。2、按“START”鍵啟動馬達,即可進行正常磨耗測試。3、在磨耗過程中,可以將表面計置于平臺上,指針針尖頂在待測物體表面上,測試磨耗過程中的震動,要求不大于±0.01mm。4、按“RESET”鍵,將前一次磨耗轉動的圈數清零。按“START”鍵,重新啟動馬達可做重復性實驗。5、如需改變設定圈數,可按計數器“COUNTER”中的“1.2.3.4.5.6”數字鍵新進行設定。
